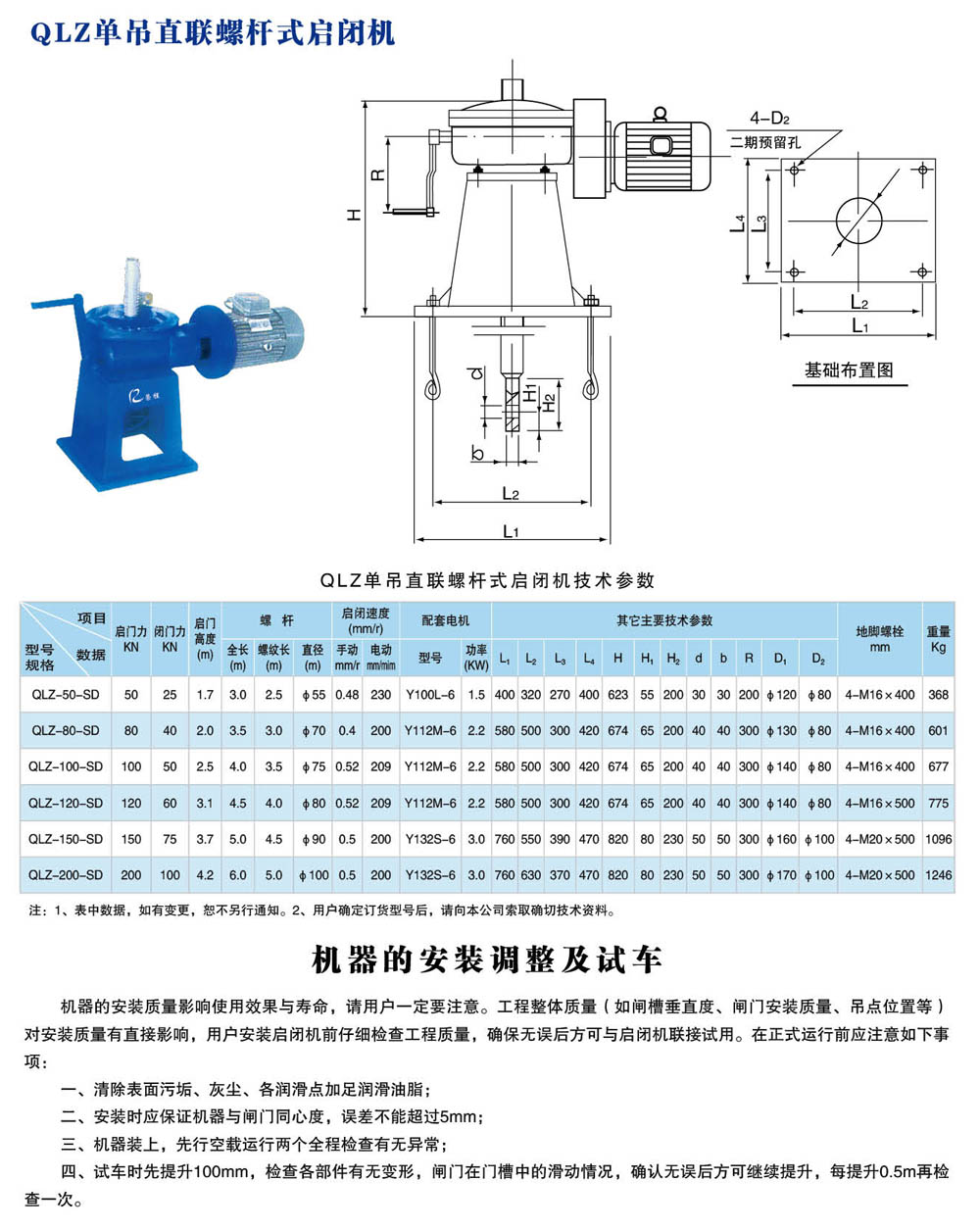

QLZ型單吊直聯螺桿啟閉機

產品規格型號:
QLZ型螺桿式啟閉機（手電兩用式），按規格可分為：3噸、5噸、8噸、10噸、12噸、15噸、20噸、25噸、30噸、40噸、50噸、60噸。
說明：1噸=10KN。千牛（KN）為力學單位。工程設計中常用單位，不能與質量直接換算，根據1kN=100kgXg，所以1噸的質量產生的荷載效應為10kN。
適用范圍:
該機是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。 還可生產雙吊點啟閉機。
螺桿式啟閉機的安裝步驟：
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180°；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。 　　
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。 　　
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。 　　
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。 　　
6、在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。
螺桿式啟閉機調試方法及注意事項：
1、當啟閉機在無荷載的情況下,保證三相電流不平衡不超過正負10%，并測出電流值。 　　
2、對于上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。 　
3、對于啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。 　　
4、安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。
機器的安裝調整及試車：
機器的安裝質量影響使用效果與壽命，請用戶一定要注意。工程整體質量（如閘槽垂直度、閘門安裝質量、吊點位置等）對安裝質量有直接影響，用戶安裝啟閉機前仔、請仔細檢查工程質量，確保無誤后方可與啟閉機聯接試用。在正式運行前應注意如下事項：
一、清楚表面污垢、灰塵、各潤滑點加足潤滑油脂；
二、安裝時應保證機器與閘門同心度，誤差不能超過5mm；
三、機器裝上，先行空載運行兩個全程檢查有無異常；
四、試車時先提升100mm，檢查各部件有無變形，閘門在門槽中的滑動情況，確認無誤后方可繼續提升，沒提升0.5m再檢查一次。
